Zylindrische Teile

(Isolatoren) Lackierung

Berkmann Lackieranlagen der Dreh und Angelpunkt für die Isolatoren Lackierung in allen Arbeitslagen, ob stehend oder liegend.

Stehende Lackierung:

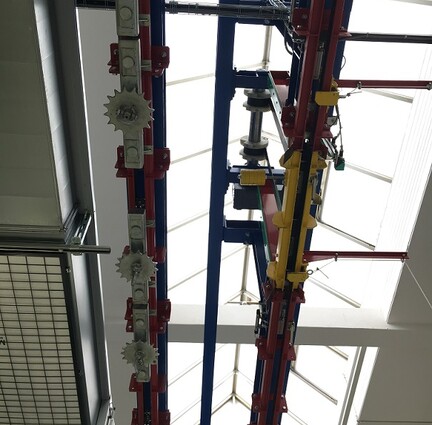

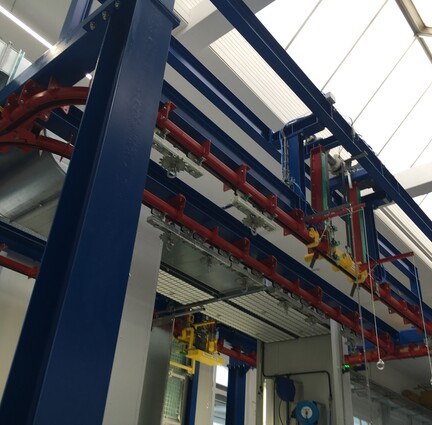

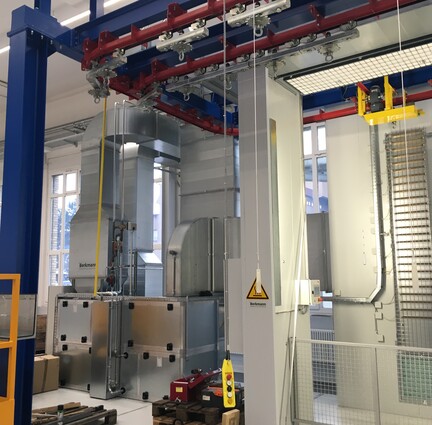

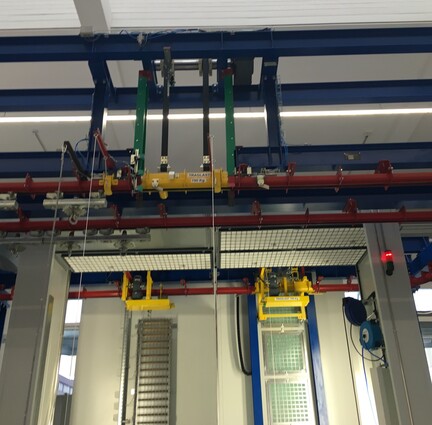

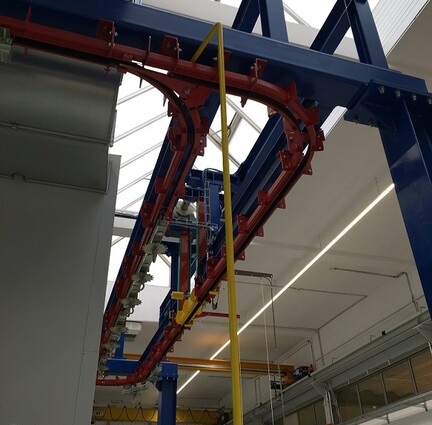

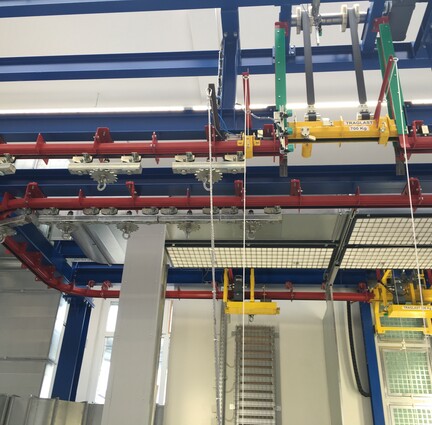

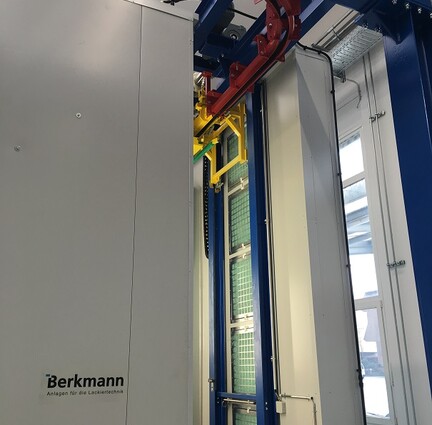

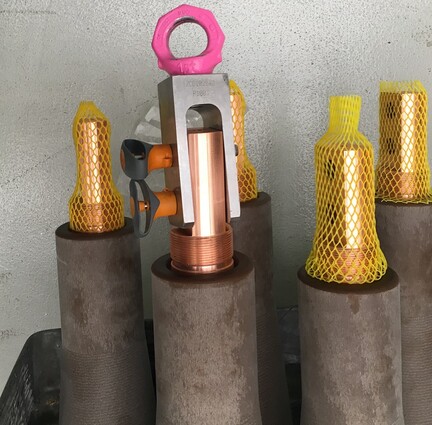

Die Aufnahme der Werkstücke in stehender Form wurde über eine Hub-Senkstation in der Fördertechnik realisiert. Werden die Werkstücke waagrecht angeliefert, so werden sie mit der Hub-Senkstation in eine senkrechte Lage gezogen. Eine Aufrichtfunktion kann für die Werkstücke über die Adapter erfolgen. Die Positionierung des Gehängewagens zur Nasslackierung erfolgt manuell und wird in der Lackierposition arretiert.

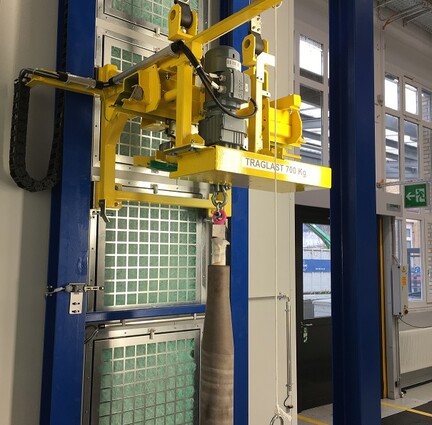

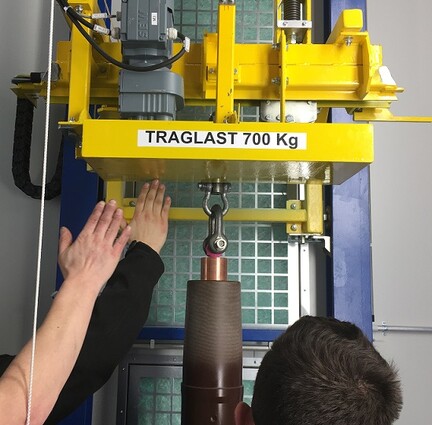

Über die Kopplung eines Adapters mit der Drehstation wird die Drehbewegung während des Lackiervorganges auf das Werkstück

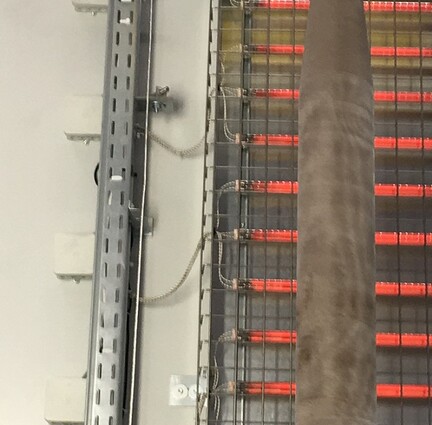

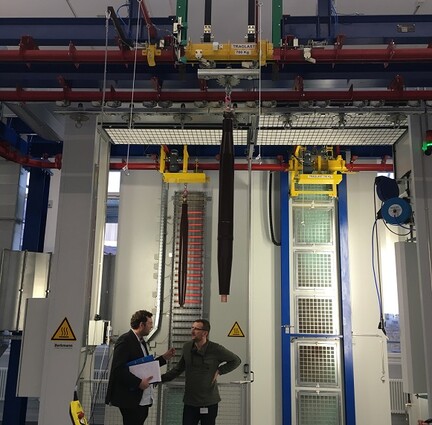

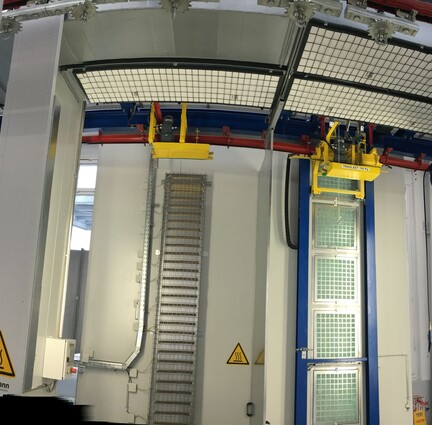

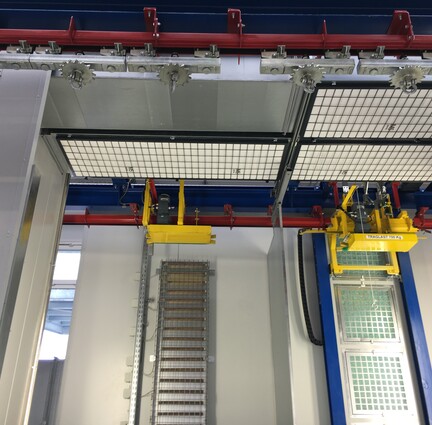

übertragen. Nach der manuellen Fixierung des oberen Drehpunktes wird die Drehbewegung gestartet und die manuelle Beschichtung kann beginnen. Hierzu wurden über die maximale Werkstückhöhe mehrere IR-Strahler angeordnet, die entsprechend der tatsächlichen Werkstückhöhe aktiviert werden können.

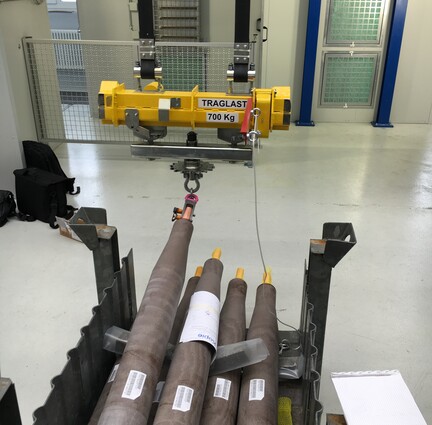

Während der Trocknungsphase wird das Werkstück kontinuierlich um die Vertikal-Achse gedreht um eine allseitige gute Trocknung der Beschichtung zu erreichen. Nach dem Trocknen der Beschichtung können die Werkstücke am Gehängewagen hängend abkühlen bevor die Abnahme erfolgt. Die Abnahme der Werkstücke erfolgt senkrecht in vorhandenen Transportgestelle, um die Lackierung nicht zu beschädigen.

Liegende Lackierung:

Lackiert wird an der Drehbank. Die Isolatoren, welche bis zu 8m lang sind, werden mittels Krans in eine Drehbank gehoben und entsprechend fixiert.

Die erforderliche Umdrehungsgeschwindigkeit kann auf das jeweilige Bauteil angepasst werden, um eine optimale Lackierung zu ermöglichen.

Optimale Luftführung sorgt für ein gutes Arbeitsklima der Mitarbeiter.

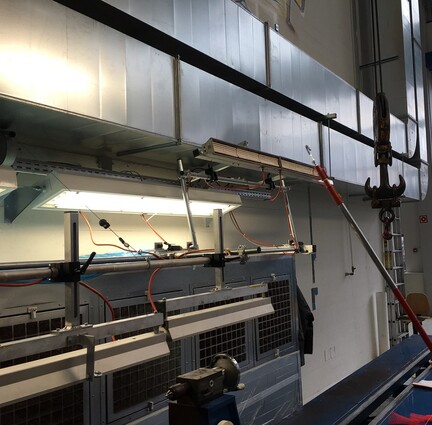

Über den Isolatoren sind einklappbare IR Lampen für die Trocknung integriert und ermöglichen mit der gleichzeitigen Drehbewegung eine bedarfsgerechte und gleichmäßige Trocknung.

Die Abnahme erfolgt über den Hallenkran und wird in entsprechenden Bauteilaufnahmen abgelegt.

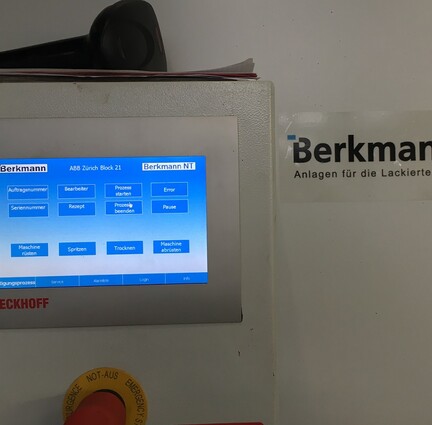

Steuerung:

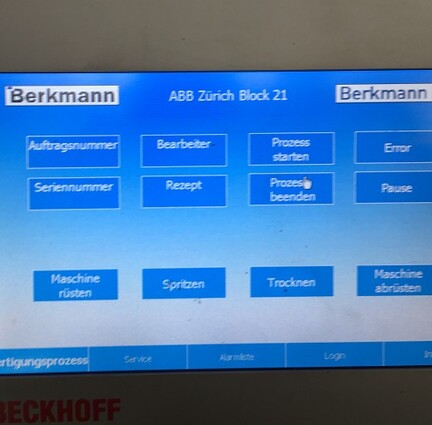

In der SPS werden für die stehende als auch die Liegende Bearbeitung die Auftragsnummer, Bearbeiter, Seriennummer und Rezepte sowie der jeweilige Arbeitsgang erfasst. Entsprechend der Auftrags- und Seriennummer werden Vorgaben für Zeiten, Arbeitsvorgänge und Rezepte dem Mitarbeiter bereitgestellt und so Fehlerquellen minimiert.

Eine Bereitstellung der Daten für SAP/PPS bieten die perfekte Grundlage für betriebswirtschaftliche Auswertungen aller Art und dienen der weiteren Auftragsplanungen.
